Kuvia ja animaatioita sähköpurjeesta |

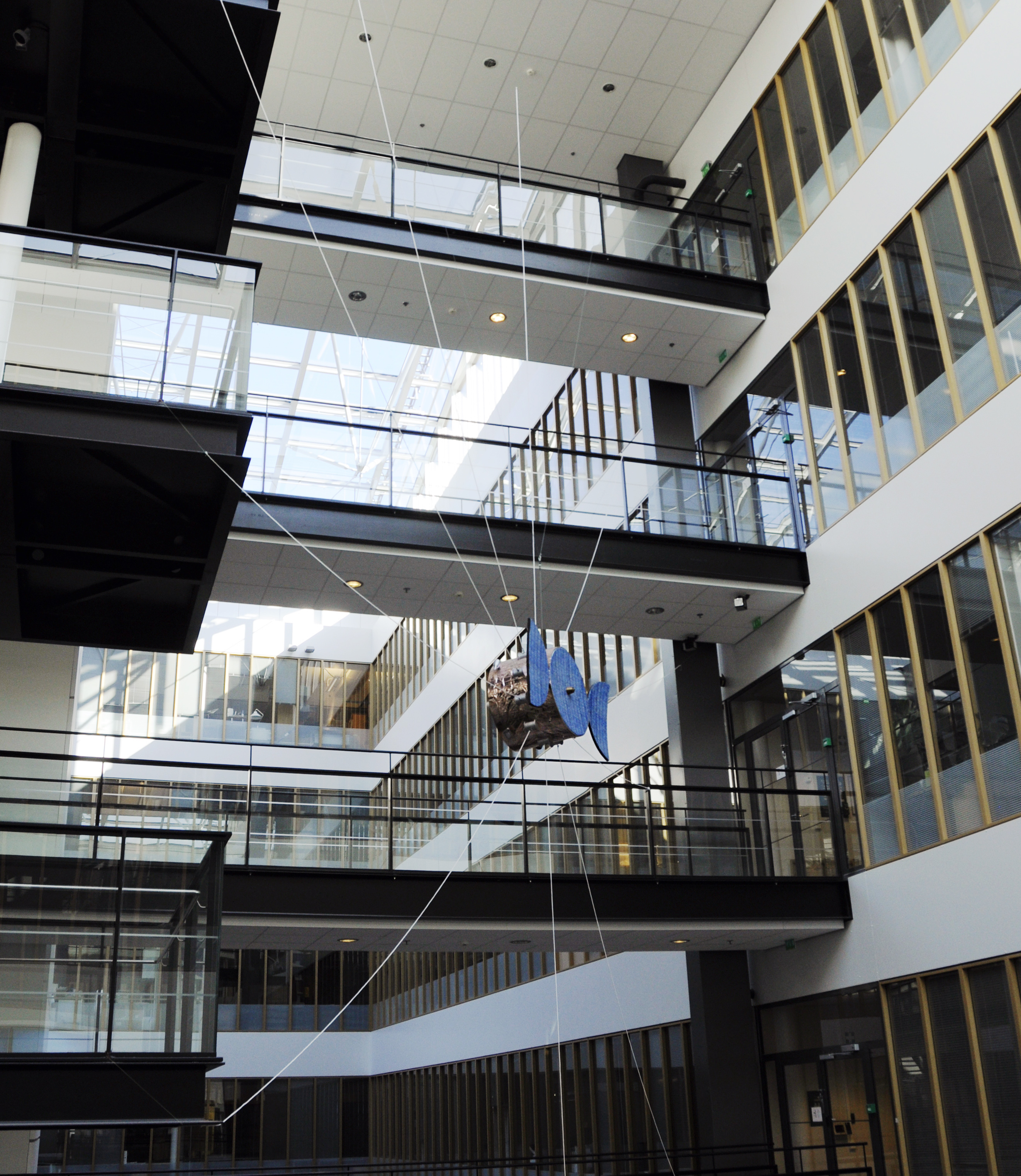

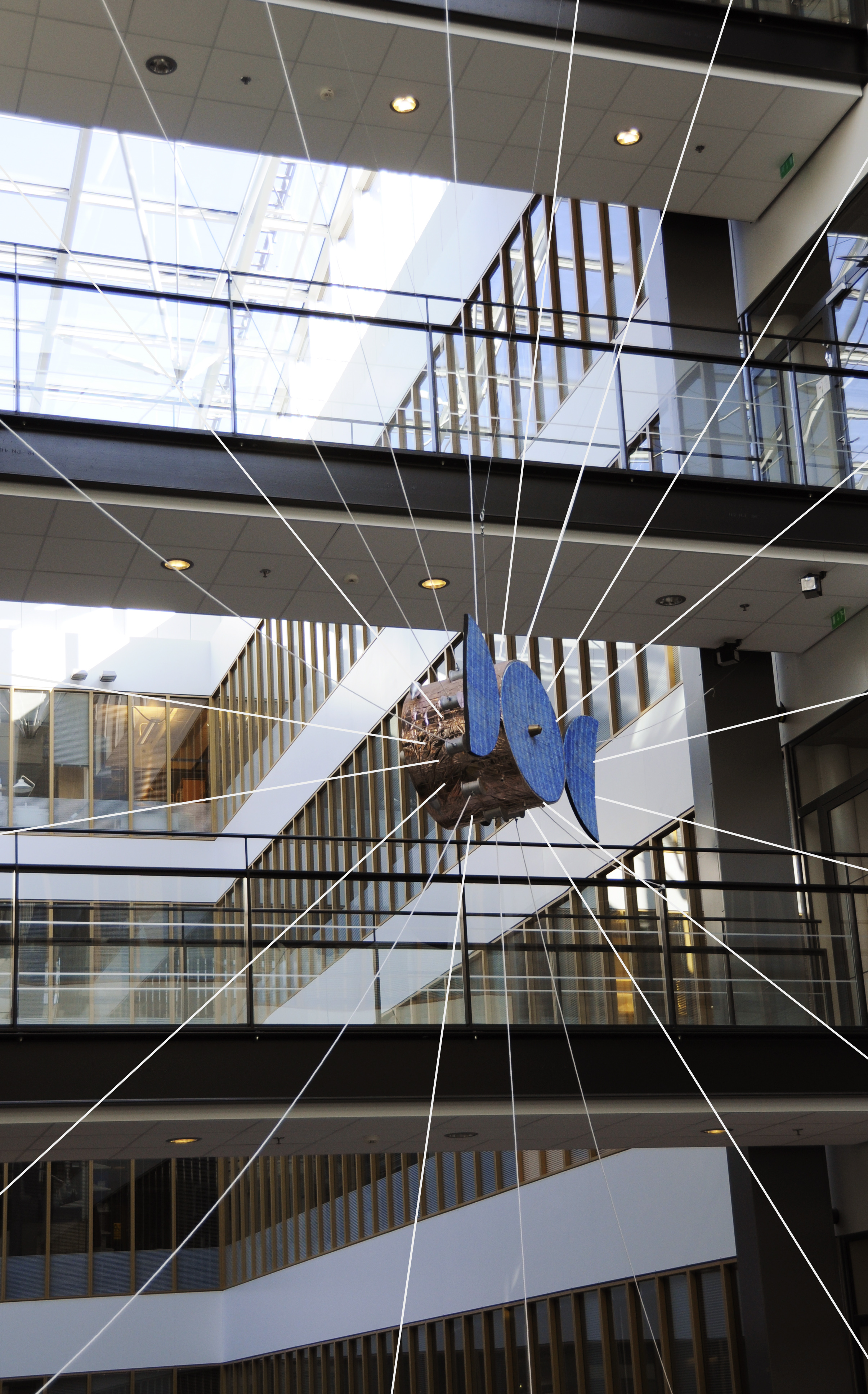

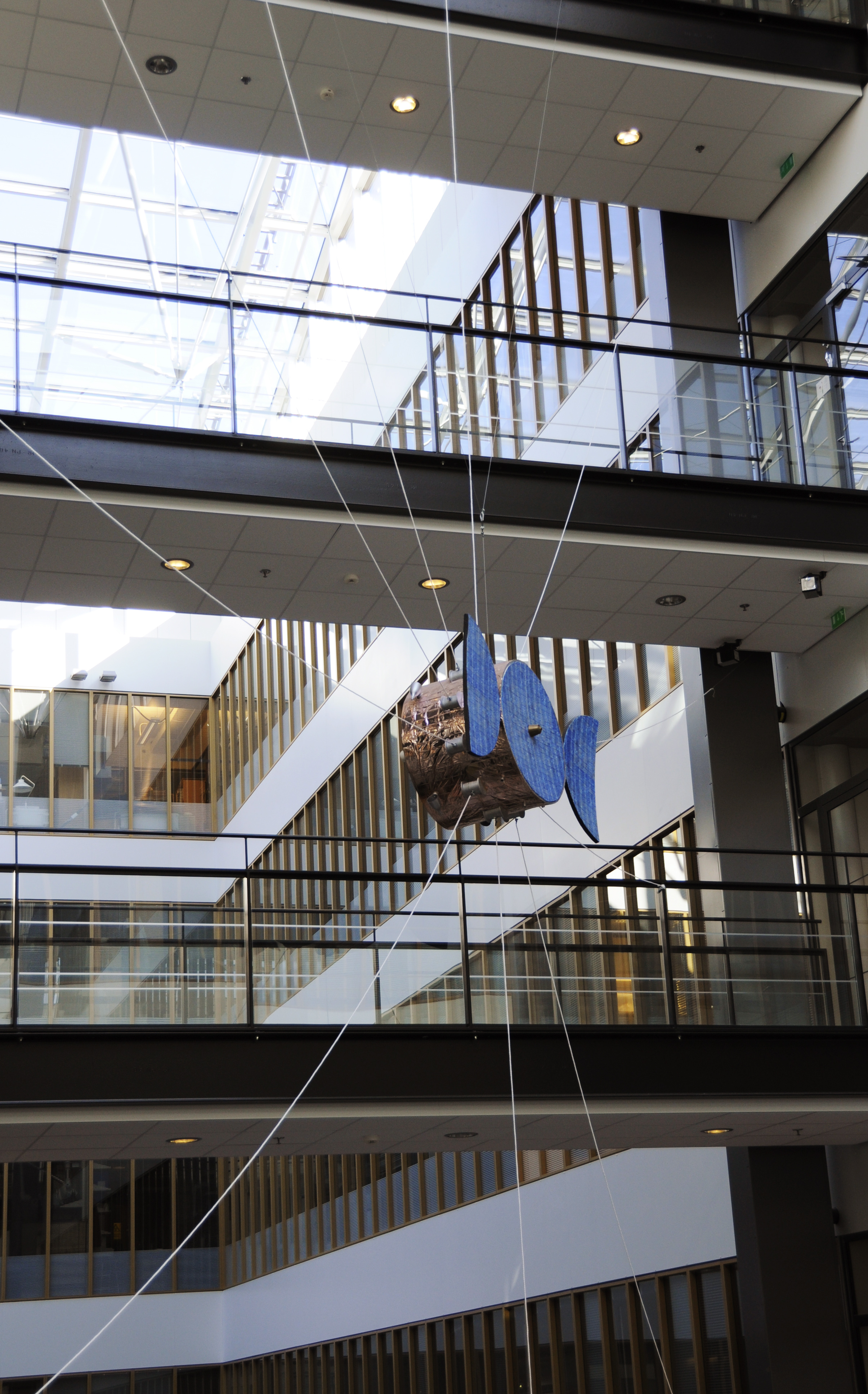

Kuvia sähköpurjeen havainnemallista.

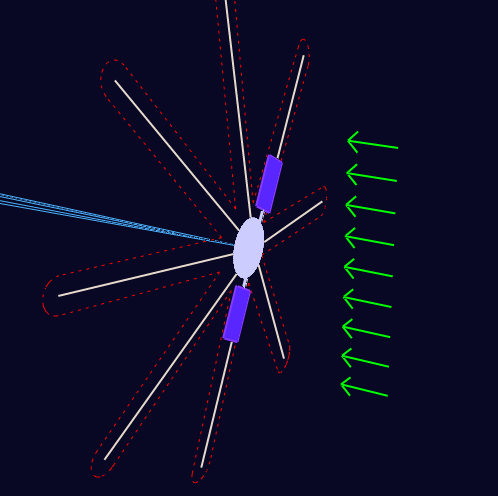

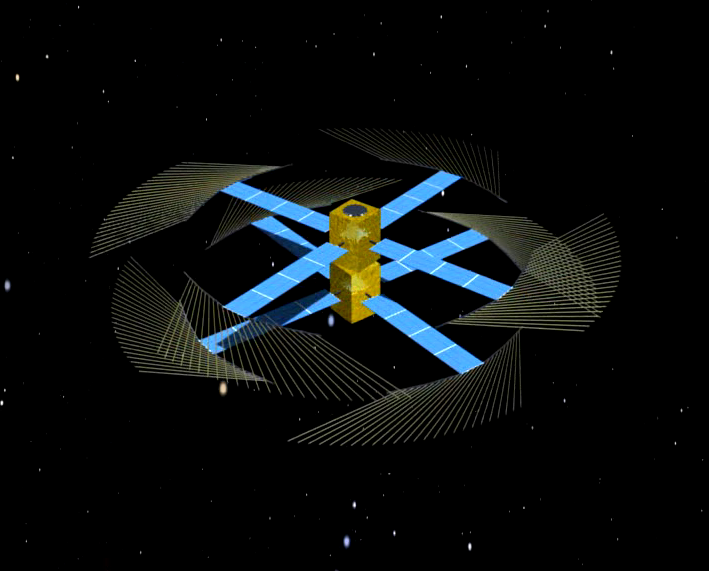

Kolmanteen kuvaan lisätty jälkikäsittelyssä liekoja. Kuvat: Sini Merikallio/Ilmatieteen laitos, vapaa käyttö. Sini Merikallio TV:ssäSini Merikallio selittää Prisma Studiossa kuinka kuinka sähköpurjeella voi luovia kohti aurinkoaApuliekasähköpurjeen avausApuliekasähköpurjeen avaaminen:Sähköpurje oikeassa aurinkotuulessaDynaaminen simulaatio sähköpurjeesta todellisessa aurinkotuulessa:Liekakelaus demonstraatioSaksassa on onnistuttu kelaamaan 10 metriä bondattua liekaa edestakaisin ilman ongelmia:Liekatehtaan prototyyppiVideolla automaattisen liekabondarin prototyypin tyylinäyte: Kehittyneempi 'siamilaisten kaksosten' tekniikkaKaksi avaruusalusta on aluksi kiinni toisissaan. Niitä yhdistävässä akselissa oleva pieni sähkömoottori alkaa pyörittää niitä vastakkaisiin suuntiin. Molemmista aluksista avataan lieat säilytyskeloiltaan. Tuloksena on kaksi vastakkaisiin suuntiin pyörivää sähköpurjealusta jotka varovaisen erottamisen jälkeen ovat valmiit lentämään itsenäisesti aurinkokunnassa.
Siamilaisten kaksosten menetelmä on taloudellinen koska siinä ei tarvita avaruuteen hylättäviä osia tai polttoainetta (aluksia yhdistävä akseli ja sähkömoottori painavat vain vähän). Pitkien liekojen tapauksessa huolenaiheeksi saattaa muodostua vastakkaisiin suuntiin ja suhteellisen lähellä toisiaan pyörivien liekojen törmäysriski, jos laite ei ole mekaanisesti aivan symmetrinen. Jos kauempana auringosta oleviin liekoihin kytketään avauksen ajaksi pienehkö jännite, sähköpurje-efekti työntää niitä hieman kaarelle ja poispäin auringosta, jolloin törmäysriskin pitäisi poistua. Siamilaiset kaksoset -animaatio (9.1 MB) näyttää koko avausoperaation.

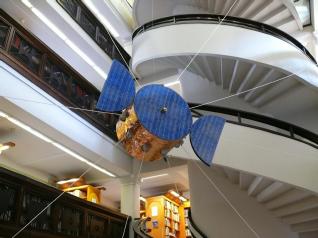

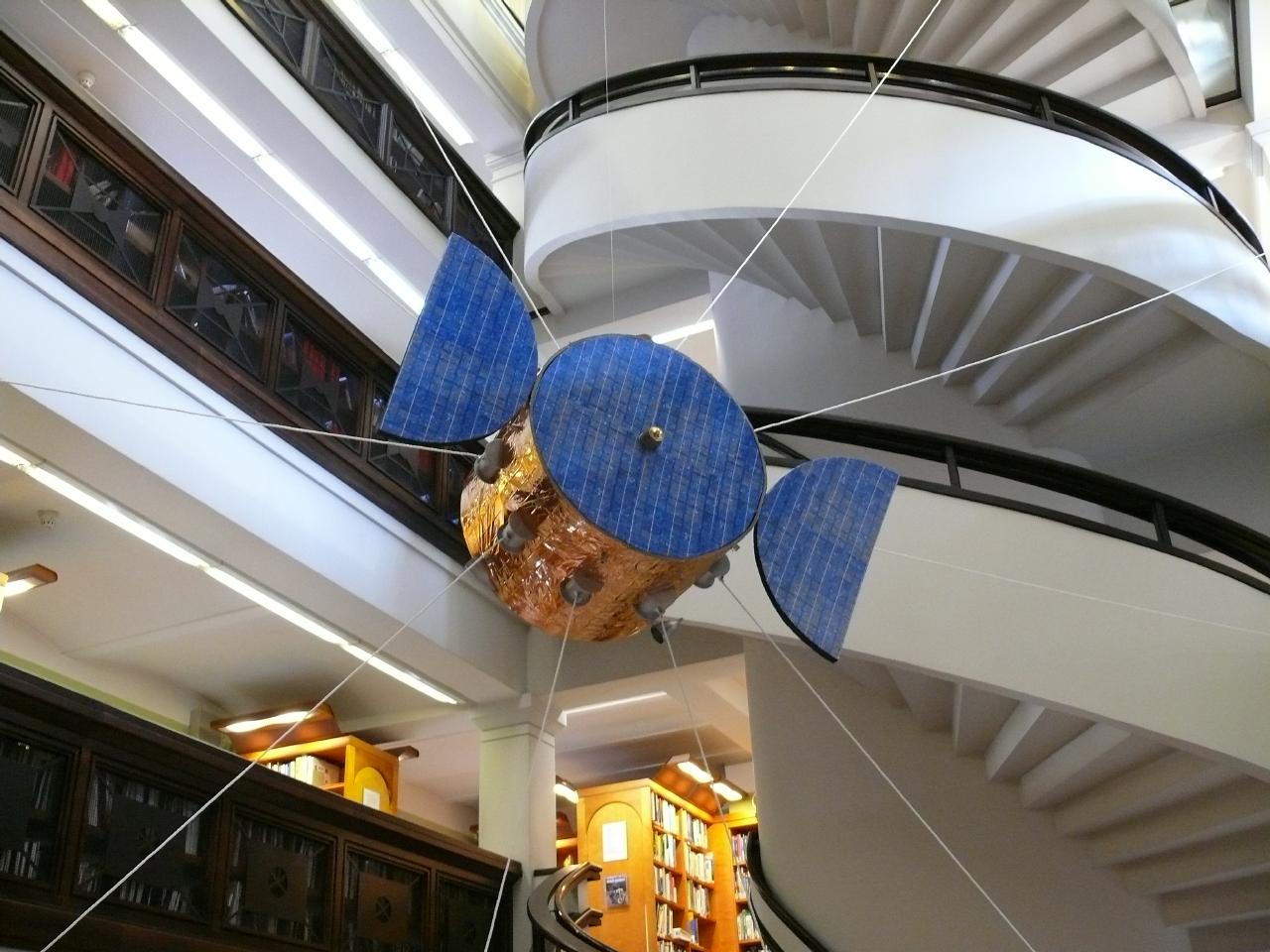

Sähköpurjeen malli näytteillä Rikhardinkadun kirjastossa Helsingissä lokakuussa 2008. Mallin rakennus ja kuvaus: Markku Mäkelä/Ilmatieteen laitos.

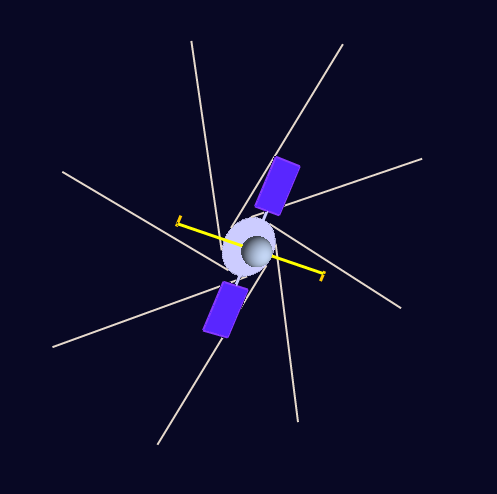

Yksinkertainen liekojen avaus käyttämällä apuraketteja
Nämä kuvat ovat osa 17.8 megatavun animaatiota.
|
|||||
